LFY-0008離心式濾油機

LFY-0008離心式濾油機產品簡介：

FM 系列離心式凈油機由底座、轉子總成、軸、罩、殼組成。
1:底座：底座正置式，正置式一般裝置在油箱上。進油旋入螺紋管接頭制造。底座限壓閥由閥片、限壓閥套、彈簧、限壓閥芯及螺塞組成。
2:轉子總成：轉子總成其結構；上轉子體和下轉子體組成。由 O 型橡膠密封圈、密封螺母緊固。上導流罩由彈簧頂緊靠在上轉子體的筋上，下導流罩和導流板則依托在下轉子體內。
由于上下導流罩的作用，可以組織油流均勻地進入油腔。在下轉子體的兩塊對稱蝸殼形的凸面上，裝有噴油方向相反的兩只噴嘴。
3:軸：軸安裝在底座上，轉子總成上下軸襯與軸的上下軸頸配合。
4:罩殼：罩殼下端面用 O 型橡膠密封圈與底座配合，其上端小孔套在軸的軸頭上用蓋形螺母擰緊，使之固定。罩殼上開有觀察孔，用透明板遮蓋，便于檢查轉子工作情況。

LFY-0008離心式濾油機工作原理：

FM 系列離心式凈油機是用離心原理與液力反作用原理工作。需要過濾的油液由主油道分流進入離心式凈油機底座。油流沿主軸的油道，經軸上的小孔進入套裝在軸上

的轉子內，上導流罩把滑油導向轉子邊緣，然后向下流動，流入下導流罩的凈油室，較后自轉子底部的噴嘴高速噴出，這時自二個噴嘴噴出的高速油射流產生的反作用

力形成一對力偶，驅動轉子繞軸高速旋轉。油液和混在油中的雜質也隨著轉子一同旋轉，受到一個相當大的離心力，比重大于油的雜質，將移向轉子內壁，較后附著

壁上逐漸形成一層污垢。清潔的油液自底座出口靠自重流入油箱。轉子專速愈高，被分離的油中雜質顆粒直徑也愈小，FM 系列離心式凈油機可分離的雜質直徑較小可達 1 微米。

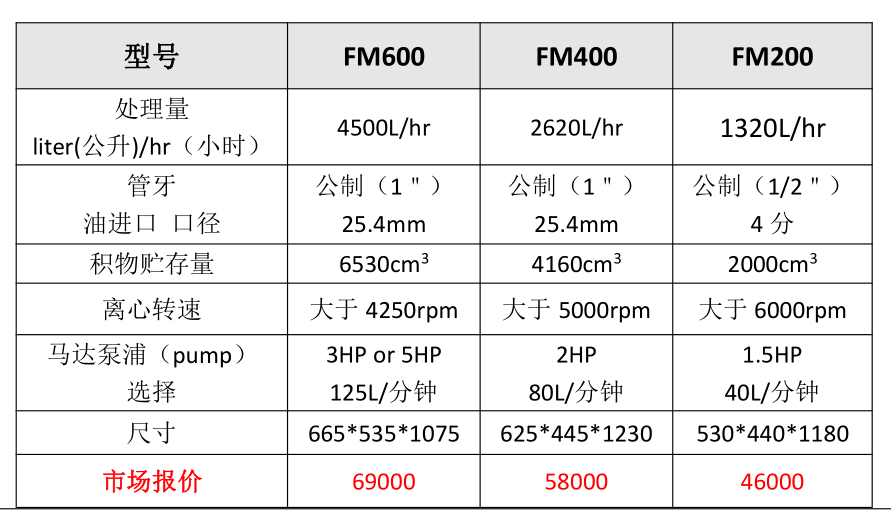

LFY-0008離心式濾油機技術參數：
