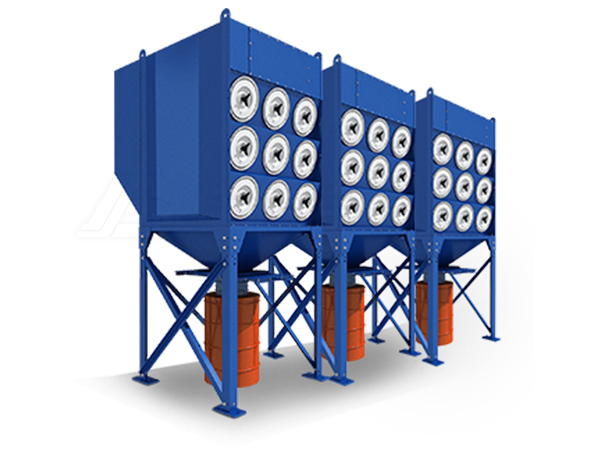

濾筒除塵器以濾簡作為過濾元件所組成或采用脈沖嘖吹的除塵器。濾筒式除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。

濾筒除塵器的工作原理:

含塵氣體由進風口進入除塵器后，氣流速度減慢，粗顆粒脫離七六沉降集塵室內，細微粉塵隨氣流穿過濾筒時被阻止于濾筒表面，結晶氣體由出風口排除;當濾筒表面灰層較厚時，脈沖控制儀發出指令開啟噴吹閥，氣包內的壓縮空氣經噴吹管高速噴出，同時誘導數倍于噴射氣量的周圍的空氣進入濾筒，并由內向外快速射出，將濾筒表面的粉塵吹下落入集塵室內，忠厚由放灰斗排出。除塵器清灰采用脈沖噴吹方式，既做到了徹底清灰，又不傷害濾筒，使濾筒使用壽命得以保障。清灰過程由脈沖控制儀自動控制，可采用壓力差控制或者時間控制。
