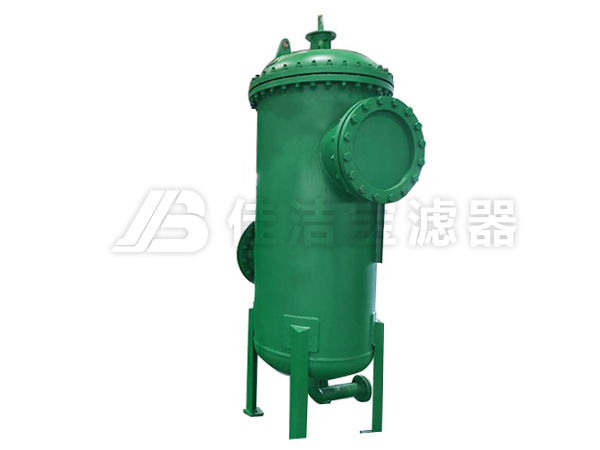

Y型自清洗過濾器

品牌：佳潔寶濾器
型號：JJBZ系列
濾材：碳鋼、不銹鋼
過濾精度：500μm
公稱壓力：0.4Mpa
過濾介質：工業水
應用領域：工業循環水系統

產品簡介：

　Y型自清洗過濾器是一種在傳統Y型過濾器基礎上升級為能夠自動排污的自動清洗過濾器

Y型自清洗過濾器產品簡介：

Y型自清洗過濾器是一種在傳統Y型過濾器基礎上升級為能夠自動排污的自清洗過濾器，它是利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，降低濁度，凈化水質及保護系統其他設備正常工作的，過濾器殼體可采用碳鋼或不銹鋼材質制作，過濾元件采用304或者316不銹鋼材質制作，過濾精度50-3000μm可選，主要用于過濾50較大顆粒雜質，反洗水耗小，對于工業水循環系統的水質凈化、節能減排有著舉足輕重的作用。過濾器可采用立式、臥式等安裝方式，具有結構簡便、設計合理、維修保養成本低（無需經常更換備件）、使用效果突出等特點，受到許多企業的青睞，是循環水水處理過濾凈化系統中的熱點產品。

Y型自清洗過濾器技術參數：

型號	罐體規格	最大進出口規格	最大流量t/h	壓力
JJBZ-300-150	Φ325*2200	DN150	200	10
JJBZ-400-200	Φ426*2300	DN200	300	10
JJBZ-480-250	Φ480*2350	DN250	450	10
JJBZ-600-300	Φ600*2500	DN300	700	10
JJBZ-700-350	Φ700*2600	DN350	900	10
JJBZ-800-350	Φ800*2600	DN400	1200	10
JJBZ-900-400	Φ900*2800	DN450	1500	10
JJBZ-1000-450	Φ1000*3000	DN500	2000	10
JJBZ-1100-600	Φ1100*3200	DN600	2500	10
JJBZ-1200-700	Φ1200*3500	DN700	3500	10

Y型自清洗過濾器產品特點：

1、自清洗過濾器的過濾精度默認為100微米，且從50至3000微米可選，過濾面積大，納污量高，用戶可根據實際工況定制。

2、自清洗過濾器清洗方式簡單，且清洗循環電子監控，可實現自動清洗排污，控制系統中的各參數也均可調節。

3、設有電機過載保護，可有效保護電機。

4、具有在清洗排污時不間斷供水、無需旁路的特點，且清洗時間短，排污耗水量少，不超過總流量的1%。

5、維修性強、安裝拆卸簡便易行。

6、與用戶管線的連接方式為法蘭連接，法蘭采用國標法蘭，通用性強。

Y型自清洗過濾器產品細節圖：

產品細節

Y型自清洗過濾器工作原理：

過濾狀態：含有雜質的水經過過濾器內濾網，雜質被攔截下到濾網內、過濾后的水經過濾網正常排出。

反洗狀態：自動清洗過濾器反洗時，電機驅動鋼刷轉動，將粘附于濾網上的雜質清理下來。此時排污口自動打開，過濾后的水一部分經過濾網正常排出，一部分水經過排污口將雜質帶出系統。反洗結束后，排污口自動關閉，過濾后的水正常從出水口排出。系統的設計可實現反洗時不停水，保證整個系統的正常工作。

反洗狀態控制：時間（設定的反洗周期）、壓差控制（進出水口壓力差達到設定值）、手動控制（就地手動控制進行反洗、也可配遠程控制進行反洗）。這三種控制方式可以同時存在、哪個控制方式先到達設定值、都可開啟反洗狀態。舉例：某鋼廠循環水系統配套立式自清洗過濾器一臺。客戶根據以往經驗將時間控制設置在8個小時反洗一次，但是由于最近水質的下降、擔心8個小時清洗一次的周期時間太長，雜質含量太多堵塞濾網造成壓差過高、對過濾器及后續設備產生不好的影響，于是他們在過濾器上設置了壓差為0.1Mpa。過濾器在運行一段時間后，壓差報警，但此時并未達到8小時清洗周期，系統根據壓差控制也自動開啟反洗狀態、雜質被順利清除，系統恢復正常；客戶也可選擇手動控制、根據需求自行手動開啟反洗。

Y型自清洗過濾器常見故障：

序號	常見故障	原因及排除方法
1	漏水問題	漏水問題一般會出現在過濾器的傳動軸部分（筒體、法蘭焊接部分漏水不在此范圍之內)出現這種問題基本有兩種原因，
		1、傳動軸密封圈材質或規格不符合要求,因此更換符合要求的密封圈。
		2、密封圈經過長時間運行出現磨損,引起傳動軸和過濾器本體間密封不嚴而出現漏水,像這種情況更換相應規格的密封圈就可以解決問題。
2	自動排污閥故障	具體表現為自動清洗時排污閥不動或排污閥打不開一直關閉不了。
		1、出現這種問題一般是選用國產的電磁排污閥,這種電磁閥為先導式，先由電磁鐵打開先導孔，然后依靠系統內水的壓力沖開隔膜開啟閥門。
		2、由于排污水中含有許多雜質,非常容易堵住先導孔,造成電磁閥不動作或打開后關閉不嚴。
		3、選用電動球閥或水力電磁閥作為排污閥，就完全解決了普通電磁閥作為自清洗過濾器自動排污閥容易?故障的問題。
3	自清洗控制系統故障	啟動頻繁引起清洗水量增加,過濾器壽命縮短的問題。
		1、出現這種問題一般是由于過濾器的參數設置不符合工況引起的。
		2、這里面主要是壓差控制器設定的清洗壓差值和清洗時間間隔的問題，過濾器清洗系統啟動頻繁一般可通過設置更大的壓差值和時間間隔來解決控制系統問題。
